一、焊缝成型差

1、现象：焊缝波纹粗劣，焊缝不均匀、不整齐，焊缝与母材不圆滑过渡，焊接接头差，焊缝高低不平。

2、原因分析：焊缝成型差的原因有：焊件坡口角度不当或装配间隙不均匀；焊口清理不干净；焊接电流过大或过小；焊接中运条（枪）速度过快或过慢；焊条（枪）摆动幅度过大或过小；焊条（枪）施焊角度选择不当等。

二、焊缝宽窄差不合格

1、现象：焊缝边缘不匀直，焊缝宽窄差大于3㎜。

2、原因分析：焊条（枪）摆动幅度不一致，部分地方幅度过大，部分地方摆动过小；焊条（枪）角度不合适；焊接位置困难，妨碍焊接人员视线。

三、咬边

1、现象：焊缝与木材熔合不好，出现沟槽，深度大于0.5㎜，总长度大于焊缝长度的1.5％或大于验收标准要求的长度。

2、原因分析：焊接线能量大，电弧过长，焊条（枪）角度不当，焊条（丝）送进速度不合适等都是造成咬边的原因。

四、错边超差

1、现象：表现为焊缝两侧外壁母材不在同一平面上，错口量大于图样及材料拼接工艺守则《2901-1B》的规定。

2、原因分析：焊件对口不符合要求，焊工在对口不合适的情况下点固和焊接。

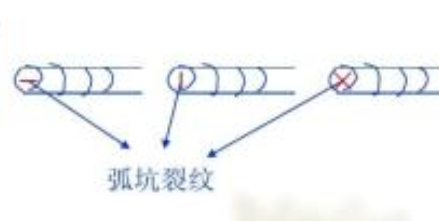

五、弧坑

1、现象：焊接收弧过程中形成表面凹陷，并常伴随着缩孔、裂纹等缺陷。

2、原因分析：焊接收弧中熔池不饱满就进行收弧，停止焊接，焊工对收弧情况估计不足，停弧时间掌握不准。

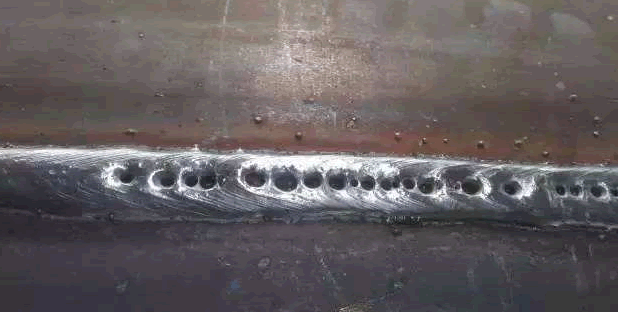

六、表面气孔

1、现象：焊接过程中，熔池中的气体未完全溢出熔池（一部分溢出），而熔池已经凝固，在焊缝表面形成孔洞。

2、原因分析：⑴焊接过程中由于防风措施不严格，熔池混入气体；⑵焊接材料没有经过烘培或烘培不符合要求，焊丝清理不干净，在焊接过程中自身产生气体进入熔池；⑶熔池温度低，凝固时间短；⑷焊件清理不干净，杂质在焊接高温时产生气体进入熔池；⑸电弧过长，气焊时保护气体流量过大或过小，保护效果不好等。

七、未熔合

1、现象：未熔合主要是根部未熔合、层间未熔合两种。根部未熔合主要是打底过程中焊缝金属与母材金属以及焊接接头未熔合；层间未熔合主要是多层多道焊接过程中层与层间的焊缝金属未熔合。

2、原因分析：造成未熔合的主要原因是焊接线能量小，焊接速度快或操作手法不恰当。

      焊接辅料产品请咨询陕西三原迪尔潽有限公司：029-32285235。
